简易投影仪的三视图设计要点有哪些？

数码经验 2025年04月01日 12:58 16 游客

在现代的多媒体娱乐领域，投影仪作为重要的设备之一，其设计的合理性直接关系到用户的使用体验。对于简易投影仪而言，三视图设计尤为关键，它展示了设备的正面、侧面和背面视图，是进行3D建模和产品工程设计的基础。在进行简易投影仪的三视图设计时，有一些要点需要格外注意，以确保设计的科学性和实用性。本文将为您详细解读这些设计要点。

理解三视图基本概念

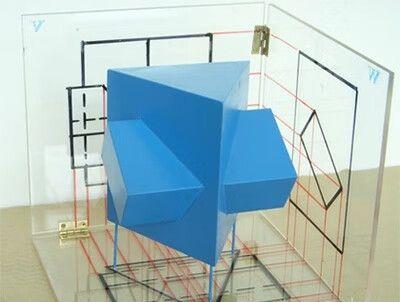

在开始讨论设计要点之前，先让我们简要了解三视图的基础。三视图（或三视投影图）包括正视图、侧视图和俯视图，是工程图纸中最常见的表达方法。每一张图纸都展示被设计物体从不同角度的视图，正视图通常展示从正面看的效果，侧视图展示侧面效果，而俯视图则展示从上方看的效果。这些视图共同为设计者、工程师和制造商提供完整的视觉信息。

简易投影仪的三视图设计要点有哪些？

设计要点一：尺寸和比例的准确性

投影仪设计的第一步是确定准确的尺寸和比例。这是三视图中最基本但也是最核心的要素。设计者需要确保三视图中的尺寸标注清晰、准确，比例协调一致，它们一起反映了投影仪的实际大小和外观形状。对于简易投影仪而言，对尺寸的把握尤为重要，因为它直接影响到产品的便携性和安装空间的需求。

简易投影仪的三视图设计要点有哪些？

设计要点二：接口和控制按钮布局

接口和控制按钮的布局是三视图设计中不可忽视的环节。设计时要考虑到人体工程学原理，按钮和接口的位置应当既方便操作者使用，又不破坏投影仪的整体美观。在绘制三视图时，每个按钮、开关和接口都要在相应的视图中标注出来，并确保它们的布局合理、使用方便。

简易投影仪的三视图设计要点有哪些？

设计要点三：散热和通风设计

简易投影仪在工作时会产生热量，因此散热和通风设计是三视图中必须体现的重要内容。良好的散热系统可以延长投影仪的使用寿命，并保证设备运行稳定。设计师需要在正视图、侧视图上展示出散热孔的位置，确保散热孔的位置既不影响投影仪的美观，又能有效地进行热交换。

设计要点四：投影镜头的位置和角度

投影镜头是投影仪的核心部件，其位置和角度的设计会直接影响到投影效果。在三视图设计中，镜头位置必须准确标注，保证在任何视图中都能清晰识别。同时，设计师需要考虑镜头角度及调整范围，它将决定投影仪的投射距离和屏幕适应能力，是保证使用灵活性的关键。

设计要点五：内部结构的展示

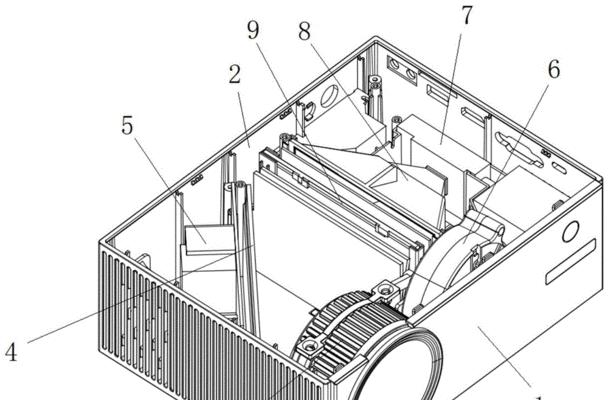

除了外观设计，投影仪的内部结构同样重要。在三视图中，应提供足够的信息来展示内部组件的布局，如光路系统、电路板等关键部件的位置。这不仅有助于生产制造阶段，也有利于维修和日后的产品升级。

设计要点六：细节标注和说明

一个优秀的设计离不开详细的标注和说明。在三视图中，需要对每一个细节部分进行标注，如材料类型、厚度、颜色以及特殊工艺要求等。这些细节的标注能够让生产者、组装者和使用者更准确地理解和构建投影仪。

在设计简易投影仪的三视图时，上述提到的要点是必须要考虑的因素。为确保最佳的用户体验和产品的高质量，设计师需要严格遵守这些设计原则。

综合以上，设计简易投影仪的三视图需要综合考虑尺寸比例、操作界面布局、散热通风、镜头位置、内部结构以及细节标注。这些要点不仅确保了设计的合理性和产品的实用性，也体现了设计的精细和专业性。在进行设计时，考虑这些要点，并在三视图中准确表达，是生产出高质量简易投影仪的关键。
